隨著我國經濟體制改革的不斷深入，工業技術得到了迅猛的發展?！板仭⑷?、管、特”設備運行的安全性已經成為倍受關注的問題。目前國內外關于“鍋、容、管、特”設備無損檢測已有多種檢測方法，但“射線檢測”因其影像直觀、檔案直觀、信息完備等優點，具有其它檢測方法無法比擬的可靠性和穩定性，從而應用最為廣泛。但射線檢測存在的最大問題是如何將大量底片進行長期可靠存儲。常規存檔不僅查找和導出麻煩，而且受底片存檔的區域限制，且底片受自然界環境侵蝕發生改變等眾多因素影響，將導致對原始底片記載信息的嚴重衰減和遺失。 “無損檢測底片數字化信息管理系統”正是根據“鍋、容、管、特”設備（工程）的需要而研發的新型設備。它是由計算機、機械自動化、圖像處理、無損檢測等多學科有機融合的結果，它的研制開發成功將使我國的“鍋、容、管、特”設備射線檢測技術發生質的飛躍，給無損檢測傳統工藝注入了現代科技的活力，填補了國內空白。
“HY-DF200無損檢測底片數字化信息管理系統”由底片掃描錄入硬件系統和數字化信息管理軟件系統兩部分組成。該系統具有無損檢測底片圖像采集、檢測指令管理、工程信息管理、焊接質量評價、檢測報告生成與打印、檢測報告和底片圖像網上傳送等功能。

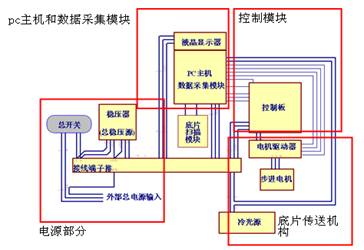

HY-DF200無損檢測底片數字化信息管理系統采用組合式設計思想，實施一體化、小型化、便攜式設計理念，以向用戶提供快速、便捷、可移動檢測設備為目標。


無損檢測底片數字化信息管理系統的機械部分可以實現膠片的連續傳動、斷點停止、快進快退、精確定位等功能；并具有檢片寬度連續可調、膠片無磨損等特點（如圖4）。系統采用高分辨率線掃描像機和日本COMPUTAR百萬像素級工業鏡頭，配合自主研發的線掃描和輔助評片軟件，可完成射線底片圖像數字化處理的多種要求。
系統軟件除可完成射線底片圖像數字化的多任務調度(主控)、圖像預處理、系統參數校準、質量記錄、圖像格式轉換外，還實現了無損檢測探傷指令管理（包括焊口管理）、檢測報告（工程信息、技術參數、報表信息、檢測記錄）的管理及生成統計報表（合格/返修通知單、本地報告、檢測記錄存檔、指令匯總、其他統計報表）等功能。

主控系統是無損檢測底片數字化信息管理系統的門戶。可完成單片掃描、多片掃描的初始化，底片圖像索引，批量DFI轉JPEG，系統校準，啟動報告管理系統等實用功能。

系統中的“輔助評片”功能強大，技術人員可以通過系統中的“缺陷放大、浮雕處理”等功能更清晰明了地完成評片工作。有效地減少技術人員的工作量。

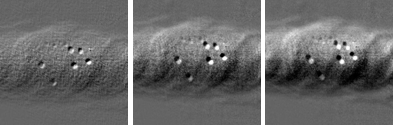

圖六為原始掃描圖像，圖七為經過“缺陷放大、浮雕
處理”等一系列計算、處理后的最終效果。
系統中的另一強大功能就是“底片報告管理系統”。NDT報告管理系統主要是用來管理射線檢測、超聲波檢測、全自動超聲波檢測三種檢測數據，以及生成有關報告。
另外，系統中還包含多種圖像管理功能：如圖像自動導入、圖像瀏覽、圖像庫存更新，以及上傳數據包的生成、焊口信息（Txt類型）的輸出，以及記錄數據（Excel類型）的導出等功能。
